Vibrations-Datenlogger mit Funk: MSR40

Case study Isofer Pfeifer AG

Die Schweizer Firma Pfeifer Isofer AG, die in die Pfeifer Holding eingebunden ist, befasst sich nebst dem Vertrieb von Förder-, Hebe- und Sicherungs-Produkten auch mit der Konstruktion und dem Bau von Schutzverbauungen auf der Basis von leistungsfähigen Netzen und speziellen Bremselementen. Eines der Kerngebiete im Geschäftsbereich „Schutzverbauung“ bei Pfeifer Isofer umfasst die Entwicklung und Herstellung von aktiven und passiven Schutzsystemen vor Steinschlag und Muren sowie zur Lawinen-Prävention.

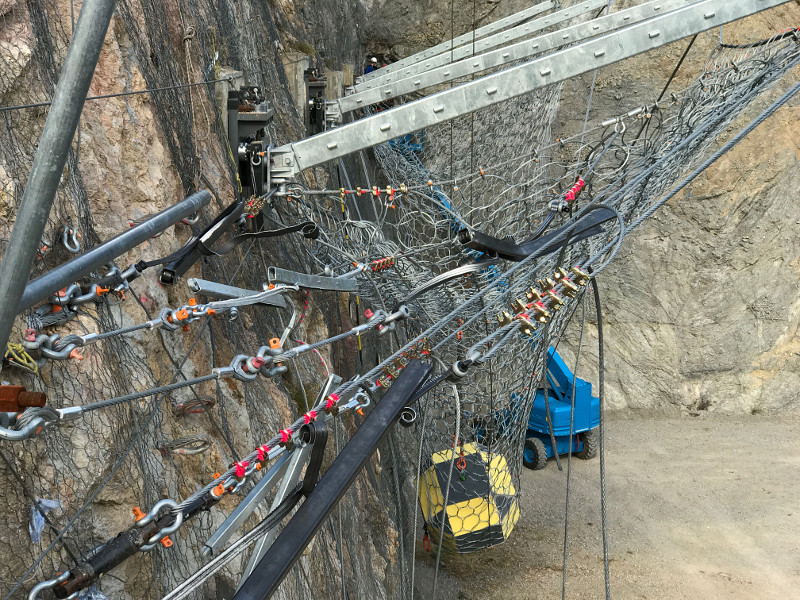

Bei den neuesten Tests mit dem ISOSTOP 5000 Ev-Schutzsystem kamen für die kabellose Kraftmessung Spezial-Datenlogger des Typs MSR40 der MSR Electronics GmbH zum Einsatz.

Die MSR40 Datenlogger sind speziell angepasste Versionen des Schock- und Vibrationsdatenloggers MSR165. Sie zeichnen in ihrem internen Speicher über ihre Analog-Eingänge und schnelle A/D-Wandler die im mV-Bereich liegenden Spannungen auf, die an den internen Mess-Widerständen (Dehnungsmess-Streifen) der Kraft-Messzellen abgreifbar sind, und zwar mit einer Frequenz von 1000 Hz (bei 2 mV/V Steilheit der Aufzeichnungskurve).

Das Besondere der im 868-MHz-ISM-Frequenzbereich arbeitenden Sende-/Empfangseinheiten des MSR40 ist der damit mögliche zeitlich exakt definierte und gleichzeitige Start der Messzyklen aller verwendeten Datenlogger. Auslesbar sind die Daten per Funk und per USB.

Den ausführlichen Anwenderbericht zum Einsatz der MSR40 Datenlogger bei Pfeifer Isofer finden Sie hier: Funk-Datenlogger MSR40 misst Spannungs-Signale von Kraft-Messzellen in Steinschlag-Schutzsystemen

Technische Angaben zum Funk-Datenlogger MSR40

MSR40 Mess-System: Allgemeine technische Angaben

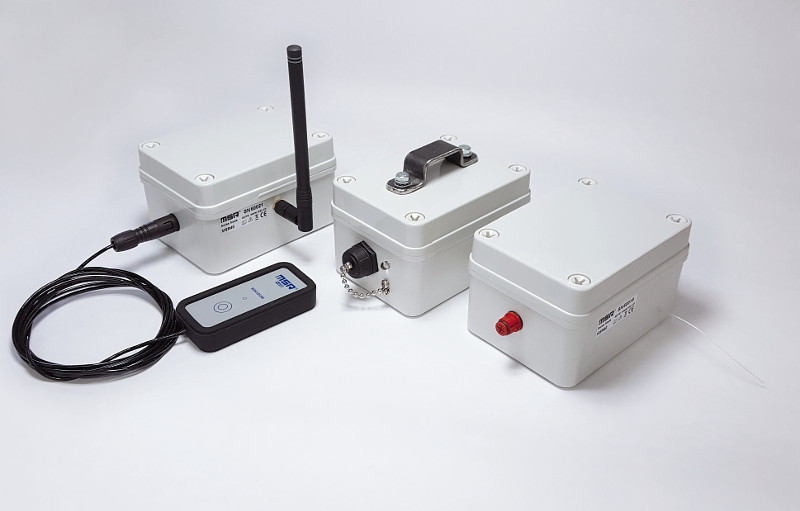

	Das im 868-MHz-ISM-Band arbeitende MSR40 Mess-System besteht aus der MSR40BS Basisstation und den MSR40DMS Messeinheiten. Bei Bedarf kann das System mit einem oder mehreren MSR40RELAIS zur Ansteuerung von Kameras ergänzt werden.
Frequenzbereich:	Lizenzfreier Lizenzbereich 868 MHz (EU-Version)
Gehäuse:	PC, IP67
Abmessung:	Gehäuse ohne Antenne: 75 x 70 x 120 mm (B x H x L)
Gewicht:	ca. 280 g
PC-Software:	Kostenlose Setup-, Reader-, Viewer- & Onlinesoftware zur Datenerfassung und -auswertung (Windows XP/Vista/7/8/10).
Betriebsbedingungen:	-20 °C bis +65 °C
Lagerbedingungen:	+5…+45 °C (ideale Lagerbedingungen für Batterie) 10…95 % relative Feuchte, nicht kondensierend
Normen:	Das MSR40 Mess-System entspricht der EU-Richtlinie RoHS / WEEE.

MSR40BS Basisstation
	Die MSR40BS Basisstation kann bis zu 16 MSR40DMS bzw. MSR40RELAIS verwalten.
Antennenlänge:	85 mm (Verlängerungskabel möglich)
Taster:	Anschluss eines Handtasters zum Starten
Spannungsversorgung:	über USB-Anschluss
Interface:	USB

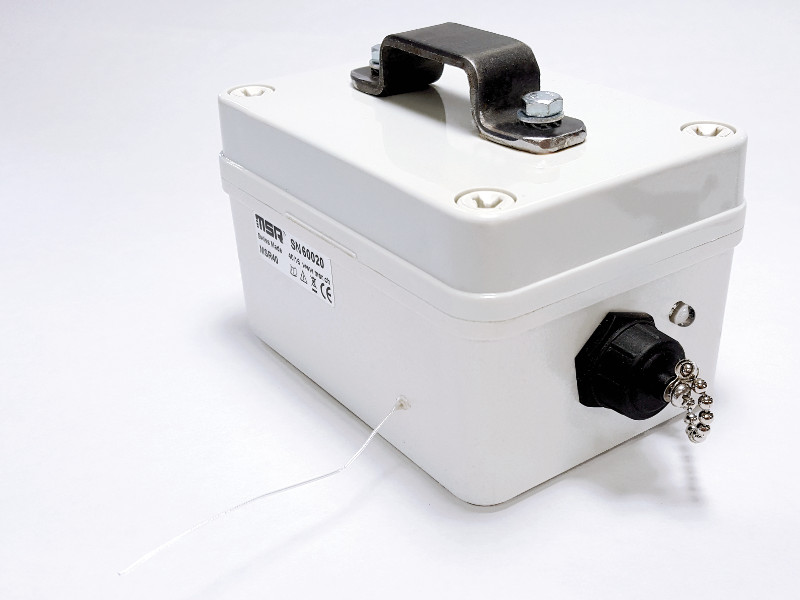

MSR40DMS Messeinheit
	Die MSR40 DMS Messeinheiten zeichnen die im mV-Bereich liegenden Spannungen auf, die an den internen Mess-Widerständen der Kraft-Messzellen abgreifbar sind.
Antenne:	Drahtantenne
Speicherkapazität:	über 270 Ereignisse (je 20s Messzeit)
Abtastrate:	1 kHz
Messeingang:	für DMS (2mV/V)
LED:	für Statusanzeige (bereit/messen/laden)
Spannungsversorgung:	Bis zu 5 Tage autonomer Betrieb mit integriertem Li-Po-Akku 2400 mAh. Das Laden des Akkus erfolgt über den USB-Anschluss.
Interface:	USB

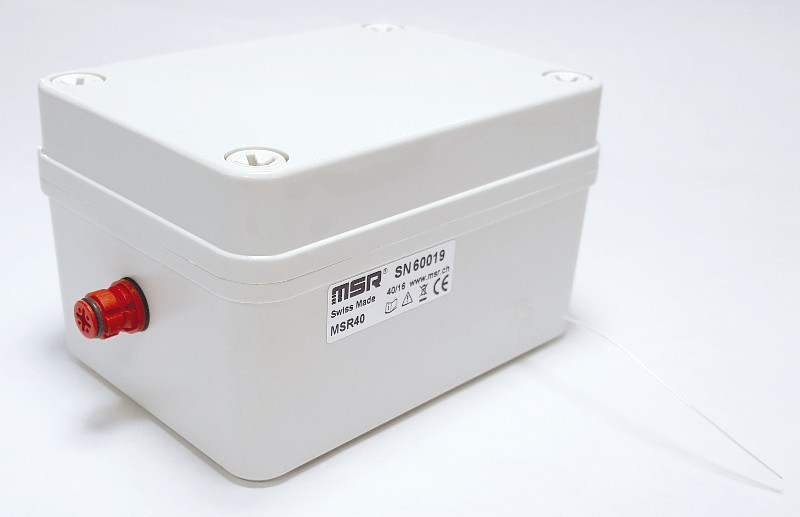

MSR40RELAIS
	Optionales MSR40RELAIS mit Drahtantenne zur Ansteuerung einer Kamera.
